La interfaz de comunicación para
paneles de alarma más avanzada
del mundo.

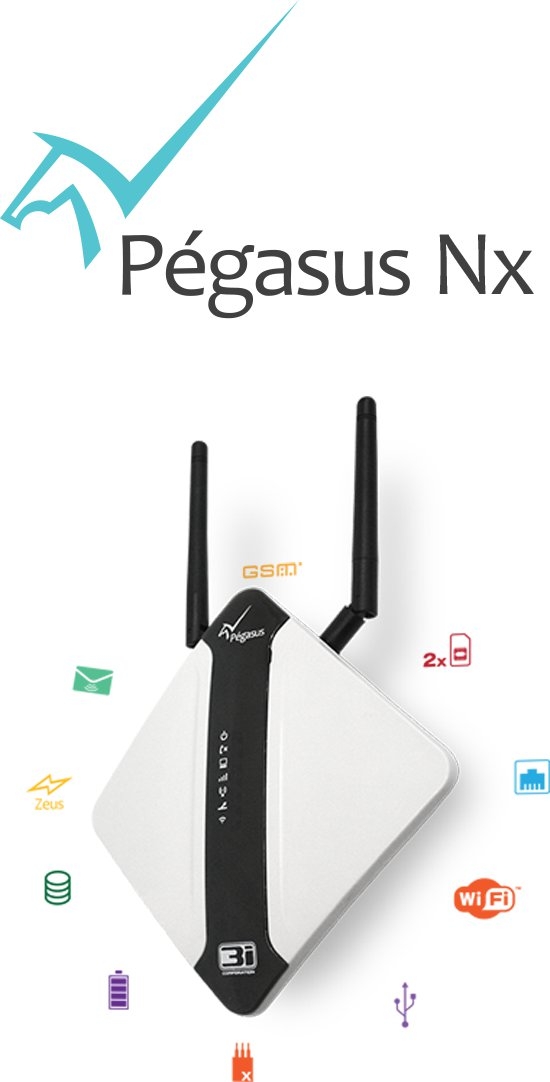

Diseño moderno por dentro y por fuera.

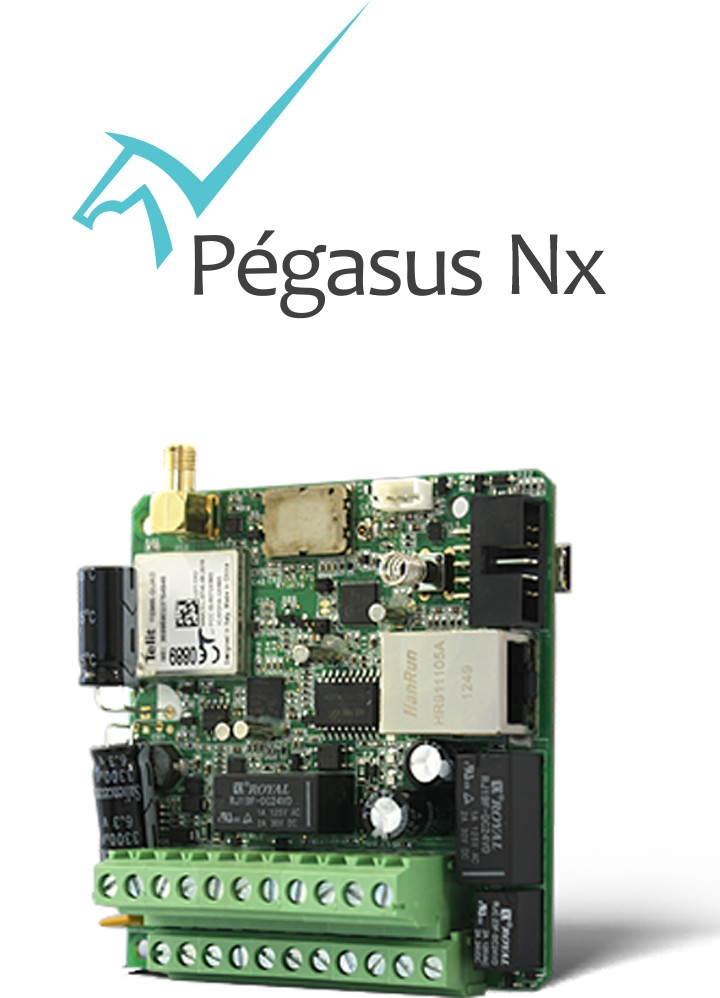

Tecnología Innovadora
en un módulo compacto y fiable

Especificaciones

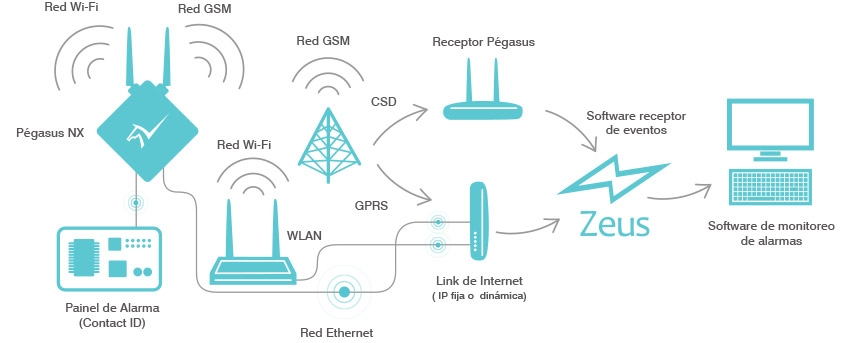

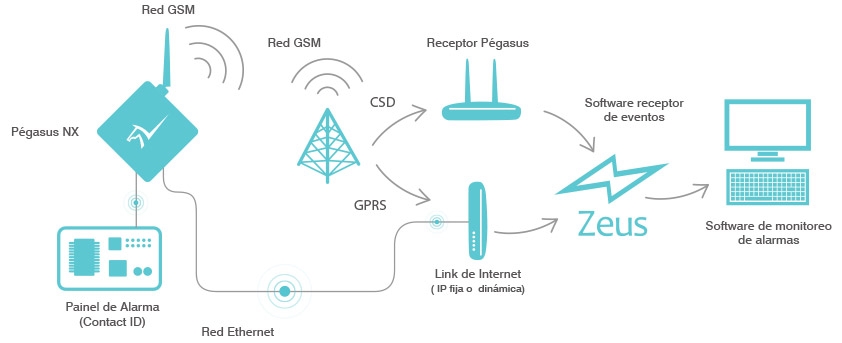

Arquitectura del sistema

Características

  • Módem GSM Telit® de primera línea integrado;
  • Procesador ARM ® Cortex de 32 bit;
  • Comunica con la central de monitoreo por GSM/GPRS (2x SIM Cards), Ethernet (TCP/UDP, IP fija o dinámica), línea telefónica, SMS, CSD y llamada de voz;
  • Detector de bloqueador de celular, esencial para sistemas de seguridad basados en GSM;
  • Transmite por SMS o CSD, en el caso de falla de la red de datos y corte de la línea telefónica del cliente monitoreado;
  • Tecnología exclusiva "FREE-CALL" que permite el envío de paquetes "ALIVES" por canal de voz;
  • Compatible con cualquier panel de alarma que comunique en protocolo Contact ID;
  • Permite transmisión simultánea a dos centrales de monitoreo utilizando diferentes interfaces de comunicación;
  • Soporta 8 IPs fijas o dinámicas;
  • Permite la verificación de la línea telefónica del cliente monitoreado;
  • Permite remotamente la configuración y la actualización de firmware;
  • Trae 4 PGMs (3 Colector Abierto y 1 Relé) que pueden ser controladas remotamente;
  • Tiene 2 zonas expansibles a 4 zonas;
  • "Loop-Test" que permite probar el funcionamiento del panel de alarma;
  • Supervisa la conexión física con el panel de alarma;
  • Permite el monitoreo de su funcionamiento de forma local o remota;
  • Permite la medición de la señal de GSM local o remoto;
  • Transmisión encriptada de datos (128/256 bit);
  • Batería interna de 2000mAh;
  • “Tamper” interno;
  • Verificación del status del dispositivo por ECO SMS;
  • Actualización del firmware de modem por aire (FOTA);
  • 512 KB de memoria para los registros, y almacena hasta 5000 eventos;

Funcionamiento

Cuando energizado, el Pégasus Nx entra a la red Ethernet (TCP/UDP, IP fija o dinámica) o GPRS, y por ella conecta al Zeus Server. Establece un canal de comunicación entre el cliente monitoreado e la central de monitoreo de alarmas, permitiendo la transmisión inmediata de todos los eventos generados por el panel de alarmas en el protocolo CONTACT ID.

Toda la información transmitida por el dispositivo es encriptada (AES Rijndael de 128/256 bit), garantizando la máxima confidencialidad.

El Zeus™ Server, a su vez, es un software multitarea que funciona como una Receptora Virtual, captando los eventos transmitidos por el módulo y transmitiéndolos al software de monitoreo como si fuera una receptora convencional, simulando el protocolo de comunicación de una receptora Ademco-685, Sur-Gard MLR2-DG, Sur-Gard vía TCP/IP y Radionics D6600.

Aplicaciones

  • Clientes que tengan una conexión internet estable y que desean tener sus paneles de alarmas monitoreados a través de ella;
  • Clientes donde los paneles de alarma son monitoreados a través de la línea telefónica y que desean aumentar la fiabilidad del sistema mediante la utilización de un medio de comunicación en línea;
  • Clientes donde los paneles de alarmas son monitoreados por línea telefónica y que desean eliminar costos con llamadas (locales y larga distancia);
  • Para Instalaciones de alta seguridad que requieren una fiabilidad de alto nivel y un periodo mínimo para detectar problemas (bancos, joyerías, transportadoras de valores, etc.).

Especificaciones Técnicas

Haga clic aquí para conocer los detalles del producto.
Parámetro Ethernet + GPRS
Fuente de alimentación
Tensión de entrada 9 – 16VDC
Corriente mínima de entrada 450mA
Batería
Tipo Polímero de Litio o Ión de Litio com termistor NTC
Capacidad 2000mAh
Tensión nominal 3.7V
Respaldo Hasta 6 horas, dependiendo de las condiciones de red
Procesador
CPU ARM 32bit Cortex-M3
Clock 32Mhz
Ethernet
Estándar IEEE 802.3u compliant fast Ethernet
Velocidad de datos Full Duplex, 10/100Base TX Ethernet PHY
Negociación Automática Configurable
Cable Ethernet Cable crossover CAT5
Protocolos TCP/UDP
Selección de velocidad 10/100Mbps
GSM/GPRS
Modem Quad-band 850, 900, 1800 y 1900MHz
Protocolos Suportados TCP/UDP
Tipo de Antena Externa Macho SMA DAM (Antena Dipolo)
Antena : Rango de frecuencia 824-960MHz, 1710-2170MHz
Actualización Remota de Firmware Local (cabo) y Remota (FOTA)
Bandeja de tarjeta SIM Soporta Doble SIM
Antena: Impedancia 50Ω
Antena: Ganancia máxima 2.0dBi
Antena: Pérdida de retorno -4.4dB
Zonas
Número de zonas cableadas Dos (expansibles a cuatro entradas de zona)
Resistor EOL (Fin de línea) 1K y 2.2K
Modos Soportados Individual y doble zona
PGMs
PGMs-OC Soporta 200mA, 16V de corriente de dreno por PGM
PGM-Relé Soporta 125VAC/60VDC @ 2 A
Conexión de la línea telefónica
Tensión Máxima 48VDC
Tensión Mínima 3VDC
Línea Telefónica Virtual
Corriente contínua 25mA, 20V
Puerto Serial
Conector 10 pines macho
Velocidad de transmisión 115200bps
Uso Para la configuración, la actualización de firmware y ver los mensajes de debug
USB
Conector Mini-B
Tipo de cable Cable USB blindado con núcleo de ferrita (recomendado)
Velocidad Máxima 12Mbps
Uso Para la configuración, la actualización de firmware y ver los mensajes de debug
LEDs
LED #1 Energizado
LED #2 Corte de línea telefónica
LED #3 Online
LED #4 Nivel de señal GSM
LED #5 Estado GSM
LED #6 Conexión del Panel de Alarma
LED #7 -
Operación y Almacenamiento
Temperatura de funcionamiento 0ºC - 45ºC
Humedad relativa 10-90%, sin condensación
Temperatura de almacenamiento -20ºC - 35ºC
Tamper
Tipo Interno
Uso Informes de violación
Dimensiones de la placa
Alto 82mm
Largo 80mm
Dimensiones del aparato
Alto 112mm
Largo 112mm
Ancho 42mm
Terminales
Tipo AWG 14-22
Peso
Incluyendo Embalaje 450g

Arquitectura del sistema

Características

  • Módem GSM Telit® de primera línea integrado;
  • Procesador ARM® Cortex de 32 bit;
  • Comunica con la central de monitoreo por GSM/GPRS (2x SIM Cards), Ethernet (TCP/UDP, IP fija o dinámica), Wi-Fi (2x puntos de acceso), línea telefónica, SMS, CSD y llamada de voz;
  • Detector de bloqueador de celular, esencial para sistemas de seguridad basados ​​en GSM;
  • Transmite por SMS o CSD, en el caso de falla de la red de datos y corte de la línea telefónica del cliente monitoreado;
  • Tecnología exclusiva "FREE-CALL" que permite el envío de paquetes "ALIVES" por canal de voz;
  • Compatible con cualquier panel de alarma que comunique en protocolo Contact ID;
  • Permite transmisión simultánea a dos centrales de monitoreo utilizando diferentes interfaces de comunicación;
  • Soporta 8 IPs fijas o dinámicas;
  • Permite la verificación de la línea telefónica del cliente monitoreado;
  • Permite remotamente la configuración y la actualización de firmware;
  • Trae 4 PGMs (3 Colector Abierto y 1 Relé) que pueden ser controladas remotamente;
  • Tiene 2 zonas expansibles a 4 zonas;
  • “Loop-Test” que permite probar el funcionamiento del panel de alarma;
  • Supervisa la conexión física con el panel de alarma;
  • Permite el monitoreo de su funcionamiento de forma local o remota;
  • Permite la medición de la señal de GSM local o remoto;
  • Transmisión encriptada de datos (128/256 bit);
  • Batería interna de 2000mAh;
  • “Tamper” interno;
  • Verificación del status del dispositivo por ECO SMS;
  • Actualización del firmware de modem por aire (FOTA);
  • 512 KB de memoria para los registros, y almacena hasta 5000 eventos;

Funcionamiento

Cuando energizado, el Pégasus Nx entra a la red Ethernet (TCP/UDP, IP fija o dinámica), GPRS (canal de datos) o Wi-Fi (2x puntos de acceso), y por ella se conecta al Zeus Server. Establece un canal de comunicación entre el cliente monitoreado e la central de monitoreo de alarmas, permitiendo la transmisión inmediata de todos los eventos generados por el panel de alarmas en el protocolo CONTACT ID.

Toda la información transmitida por el dispositivo es encriptada (AES Rijndael de 128/256 bit), garantizando la máxima confidencialidad.

El Zeus™ Server, a su vez, es un software multitarea que funciona como una Receptora Virtual, captando los eventos transmitidos por el módulo y transmitiéndolos al software de monitoreo como si fuera una receptora convencional, simulando el protocolo de comunicación de una receptora Ademco-685, Sur-Gard MLR2-DG, Sur-Gard vía TCP/IP y Radionics D6600.

Aplicaciones

  • Clientes que tengan una conexión internet estable y que desean tener sus paneles de alarmas monitoreados a través de ella;
  • Clientes donde los paneles de alarma son monitoreados a través de la línea telefónica y que desean aumentar la fiabilidad del sistema mediante la utilización de un medio de comunicación en línea;
  • Clientes donde los paneles de alarmas son monitoreados por línea telefónica y que desean eliminar costos con llamadas (locales y larga distancia);
  • Para Instalaciones de alta seguridad que requieren una fiabilidad de alto nivel y un periodo mínimo para detectar problemas (bancos, joyerías, transportadoras de valores, etc.).

Especificaciones Técnicas

Haga clic aquí para conocer los detalles del producto.
Parámetro Ethernet + GPRS + WiFi
Fuente de alimentación
Tensión de entrada 9 - 16VDC
Corriente mínima de entrada 600mA
Batería
Tipo Polímero de Litio o Ión de Litio com termistor NTC
Capacidad 2000mAh
Tensión nominal 3.7V
Respaldo Hasta 6 horas, dependiendo de las condiciones de red
Procesador
CPU ARM 32bit Cortex-M3
Clock 32Mhz
Ethernet
Estándar IEEE 802.3u compliant fast Ethernet
Velocidad de datos Full Duplex, 10/100Base TX Ethernet PHY
Negociación Automática Configurable
Cable Ethernet Cable crossover CAT5
Protocolos TCP/UDP
Selección de velocidad 10/100Mbps
GSM/GPRS
Modem Quad-band 850, 900, 1800 y 1900MHz
Protocolos Suportados TCP/UDP
Tipo de Antena Externa Macho SMA DAM (Antena Dipolo)
Antena : Rango de frecuencia 824-960MHz, 1710-2170MHz
Actualización Remota de Firmware Local (cabo) y Remota (FOTA)
Bandeja de tarjeta SIM Soporta Doble SIM
Antena: Impedancia 50Ω
Antena: Ganancia máxima 2.0dBi
Antena: Pérdida de retorno -4.4dB
Wi-Fi
Estándar IEEE 802.11 b/g
Sensibilidad 88dBm at 8% PER (Packet Error Rate), 11Mbps / -74dBm at 10% PER, 54Mbps
Antena : Tipo Externa: Hembra SMA DAM (Antena Dipolo)
Antena : Impedancia 50Ω
Antena : VSWR 2.0 Max
Tipos de Seguridad WPA, WPA2
Potencia de Transmisión +19.5dBm at 11Mbps, CCK (11b) / +15.0dBm at 54Mbps, OFDM (11g)
Antena : Rango de frecuencia 2.4 - 2.5GHz
Antena : Pérdida de retorno 10dB
Antena : Ganancia máxima 2.0dBi
Zonas
Número de zonas cableadas Dos (expansibles a cuatro entradas de zona)
Resistor EOL (Fin de línea) 1K y 2.2K
Modos Soportados Individual y doble zona
PGMs
PGMs-OC Soporta 200mA, 16V de corriente de dreno por PGM
PGM-Relé Soporta 125VAC/60VDC @ 2 A
Conexión de la línea telefónica
Tensión Máxima 48VDC
Tensión Mínima 3VDC
Línea Telefónica Virtual
Corriente contínua 25mA, 20V
Puerto Serial
Conector 10 pinos macho
Velocidad de transmisión 115200bps
Uso Para la configuración, la actualización de firmware y ver los mensajes de debug
USB
Conector Mini-B
Tipo de cable Cable USB blindado con núcleo de ferrita (recomendado)
Velocidad Máxima 12Mbps
Uso Para la configuración, la actualización de firmware y ver los mensajes de debug
LEDs
LED #1 Energizado
LED #2 Corte de línea telefónica
LED #3 Online
LED #4 Nivel de señal GSM
LED #5 Estado GSM
LED #6 Conexión del Panel de Alarma
LED #7 Wi-Fi Status
Operación y Almacenamiento
Temperatura de funcionamiento 0ºC - 45ºC
Humedad relativa 10-90%, sin condensación
Temperatura de almacenamiento -20ºC - 35ºC
Tamper
Tipo Interno
Uso Informes de violación
Dimensiones de la placa
Alto 82mm
Largo 80mm
Dimensiones del aparato
Alto 112mm
Largo 112mm
Ancho 42mm
Terminales
Tipo AWG 14-22
Peso
Incluyendo Embalaje 485g

Características

  • Comunica con el Pégasus Nxpor Serial, Ethernet/Wi-Fi, o Callback;
  • Actualiza las firmwares del Pégasus Nx y del módem GSM;
  • Muestra el registro de eventos y ocurrencias del Pegasus Nx, permitiendo exportar-los a los formatos PDF o Excel;
  • Localiza geograficamente el módulo a través del 3i Locate;
  • Permite guardar, abrir, leer y escribir archivos de configuración;
  • Envía parámetros de configuración y comandos a los dispositivos Pégasus Nx vía SMS;
  • Debugger integrado para la visualización de los mensajes y del status de operación del Pégasus Nx;
  • Permite la ejecución de importantes operaciones del Pégasus Nx como reinicio, leer el número de serie, etc.;
  • Interfaz moderna y amigable.
